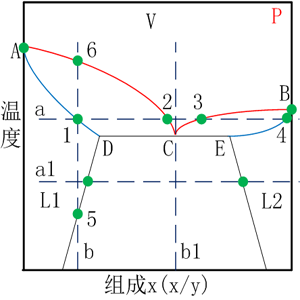

在某些條件下，二元混合物可能形成汽液液平衡狀態，該體系既有液液平衡也有汽液平衡存在，如圖（1）所示，其為在一定壓力條件下的t-x（y）相圖，在低溫區形成二元液液平衡區，隨著溫度的升高液相完全互溶并逐漸形成汽液平衡區。在圖（1）中，L1、L2和V分別表示液相1、液相2和汽相；與藍線（泡點線）和紅線（露點線）相交的點與汽液平衡相圖的一致；線a1為經過液相區的等壓等溫變組成的變化過程，其從左到右分別經過液相區L1（二組分完全互溶）、液相分相線、液液平衡區、液相分相線、液相區L2（二組分完全互溶）；b線從下至上分別經歷液液平衡區、液相分相線、液相區L1、泡點線、汽液平衡區、露點線、汽相區；b1線則經過汽液液平衡線；DCE為汽液液平衡共軛線。此外，隨著壓力的變化，液液分相區和汽液兩相區呈現出分離或結合的狀態，如圖（2）所示，其為某壓力條件下相圖，液液平衡和汽液平衡相圖分開，各自獨立。更詳細參考相圖分類說明及對各類相圖的詳細說明。

圖（1）                                                         圖（2）
